GIS:: 프로그래밍 기초 2. 공간정보 좌표계

공간정보 좌표계 종류

지리좌표계(경도와 위도)

 지리좌표계란, 지구상에 위치를 좌표로 표현하기 위해 3차원의 구면을 이용하는 좌표계를 의미한다. 한 지점은 경도(longitude)와 위도(latitude)로 표현되며 이 단위는 도(degree)로 표시된다.



위도와 경도

- 위도는 주어진 지구의 표면 지점의 수직선(추선)과 적도면이 이루는 각이다. 같은 위도의 지점을 연결한 선은 위선이라고 부르며 적도에 평행한 동심원이 된다. 북극은 북위 90°이다. 0° 위선은 적도이며 구면 좌표계의 기본 평면이 된다. 적도는 지구를 북반구와 남반구로 분할한다.

- 경도는 주어진 지구의 표면 지점을 지나 북극부터 남극까지 그은 경선과 본초 자오선이 이루는 각이다. 모든 경선은 반원을 그리며 평행되지 않고 북극과 남극에 한데 모인다.



투영좌표계(미터)

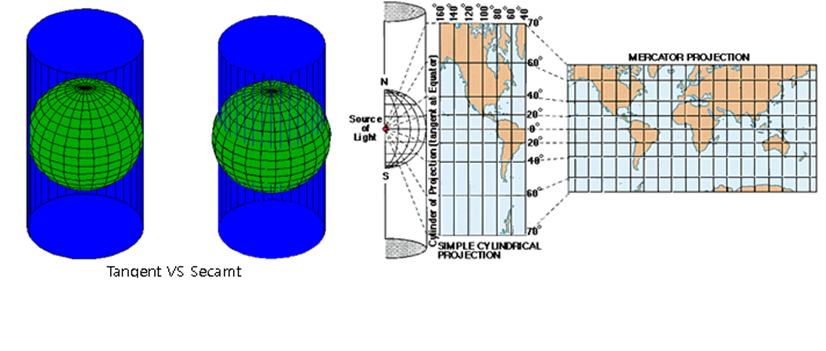

 투영좌표계란, 위 3차원 위경도 좌표를 2차원 평면 상으로 나타내기 위해 투영(projection)이라는 과정을 거치게 되는데 이 투영된 좌표를 투영좌표계라고 한다.



이 투영방법에 따라서도 여러가지 체계로 분류가 되는데, 크게 2가지로 분류한다.

•TM(Transverse meractor) : 횡단원통등각투영법

•UTM(Universal Transcerse Mercator)



 두 투영방법은 같은 계산법을 거치지만 상수가 다를 뿐이다. 우리나라의 경우 TM좌표계를 기반으로 국가 기본도를 제작하고 있으며, UTM은 군사지도나 단일원점을 사용하는 일부 부처에서 부분적으로 사용한다.







현업에서 자주 사용하는 좌표계

GIS 프로젝트에서 주로 사용하는 좌표계는 대표적으로 두개가 있다. 마지막으로 이를 소개하려 한다.

좌표계	설명	EPSG	비고
WGS84 경위도	GPS가 사용하는 좌표계	4326	카카오맵에서 사용
보정된 중부원점(Bessel)	KLIS에서 중부지역에 사용 중	5174	-
